一般的描述
SGM4917立體聲耳機放大器是為便攜式設備設計的，在那里電路板空間是一個溢價。SGM4917采用無蓋結構，從單一電源產生地面參考輸出，不需要大型直流阻塞電容器輸出，節省成本、板空間和組件高度。此外，對于SGM4917B，增益在內部設置(-2V/V)，進一步減少了組件數量。對于SGM4917A，增益可以通過外部反饋電阻調節。
SGM4917運送每通道為32 80 mwΩ負載和THD + N低0.02%。217Hz的-78dB電源抑制比(PSRR)允許該設備在沒有額外線性調節器的情況下從有噪聲的數字電源運行。全面的點擊-彈出電路抑制可聽見的點擊和彈出在啟動和關閉。
SGM4917運行從單個2.7V到5.5V電源，只消耗2.7mA電源電流，并在-40℃到+85℃溫度范圍內指定。SGM4917采用綠色TQFN-3×3-16L封裝。
特性
?SGM4917A:外部反饋增益網絡
SGM4917B:固定-2V/V增益
?不需要笨重的直流阻塞電容器
?地面參考輸出消除直流偏置
耳機地腳電壓
?不會造成低頻響應的退化
輸出電容器
?差分輸入增強噪聲消除
?80兆瓦到32Ω負載從5 v電源
THD+N = 0.1% (TYP，每個頻道)
?低0.02% THD+N
?高PSRR (-78dB, 217Hz)
?集成點擊-彈出式抑制
?2.7V至5.5V單電源操作
?低靜止電流(VDD時2.7mA = 5V)
?關閉控制
?欠壓鎖定功能
?-40℃至+85℃工作溫度范圍

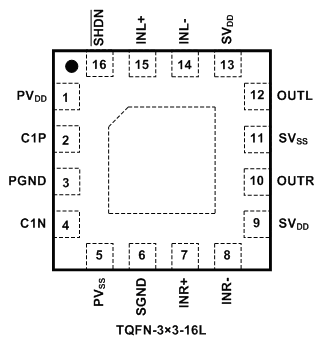

?綠色TQFN-3×3-16L包裝
應用程序
筆記本電腦
手機
pda
MP3播放器
智能手機
便攜式音頻設備
訂購信息
| Part Number | Status | Package | Pins | Pb-Free | Temp Range | |
| SGM4917AYTQ16G/TR | Production | TQFN-3×3-16L | 16 | Y | -40℃ to +85℃ | |
| SGM4917BYTQ16G/TR | Production | TQFN-3×3-16L | 16 | Y | -40℃ to +85℃ |
